As três placas que a IT-41 do Corpo de Bombeiros de SP pede para o sistema de recarga de veículos elétricos (SAVE): quadro de distribuição, estação de recarga Modo 3 e chave de desligamento de emergência. Todas em PVC 1 mm fotoluminescente, com o desenho e o texto descritos na Portaria nº CCB-003/970/2026, publicada no Diário Oficial do Estado de São Paulo em 17/03/2026.

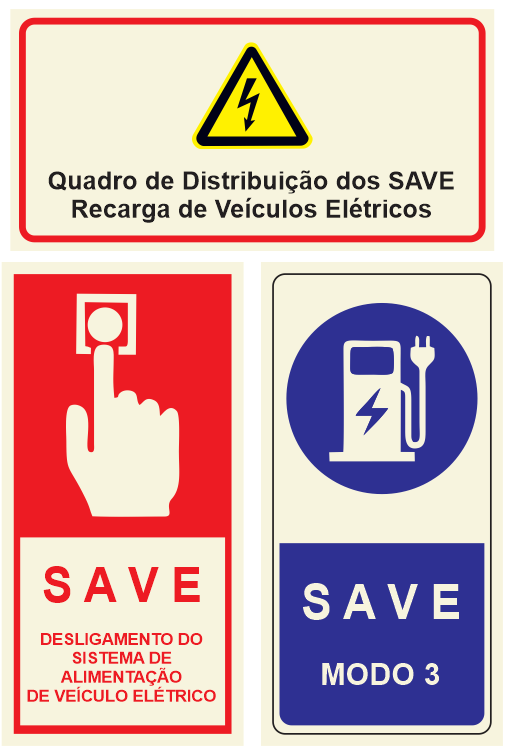

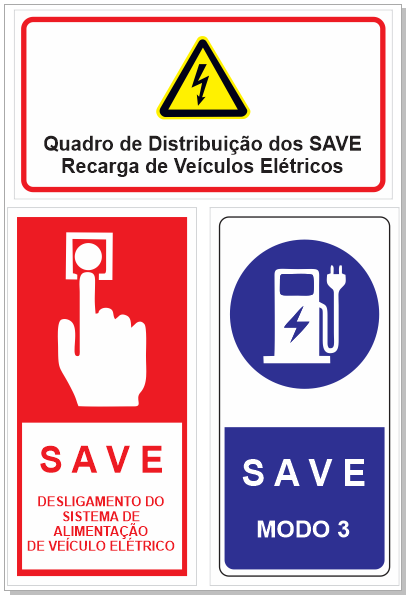

O que vem no kit

Quadro de Distribuição dos SAVE (IT-41, 5.7.2)

• Medida: mínimo de 20 × 40 cm na norma; no kit, 40 × 20 cm na horizontal.
• Como é: borda vermelha, triângulo amarelo com raio preto, “Quadro de Distribuição dos SAVE” em negrito e “Recarga de Veículos Elétricos” embaixo.
• Onde: no quadro que alimenta e protege os circuitos dos carregadores.

Estação de recarga SAVE Modo 3 (IT-41, 5.7.3)

• Medida: mínimo de 40 × 20 cm; no kit, 40 × 20 cm na vertical.
• Como é: fundo branco, círculo azul-escuro com a bomba, o raio e o conector, e tarja azul-escura com “SAVE” e “MODO 3”.
• Onde: na vaga de cada carregador.

Chave de desligamento de emergência SAVE (IT-41, 5.7.4)

• Medida: mínimo de 40 × 20 cm; no kit, 40 × 20 cm na vertical.
• Como é: fundo vermelho, mão apontando o botão, “SAVE” em destaque e “Desligamento do sistema de alimentação de veículo elétrico”.
• Onde: junto ao botão de desligamento, de pavimento ou local.

• Material: PVC 1 mm fotoluminescente, nas três placas.
• Fixação à escolha: sem fixação, 4 furos de Ø 6 mm ou fita dupla face.
• Códigos das placas: PA0017000366 (quadro), PA0017000367 (chave de desligamento) e PA0017000368 (estação Modo 3).

Quem precisa cumprir a IT-41

• Prédio que já existe: na renovação do AVCB, os subitens 5.2 a 5.12 (os do SAVE) passam a ser exigidos (item 3.1.1, na redação da Portaria CCB-003/970/2026).
• Instalação nova: a portaria vale desde a publicação, em 17/03/2026 (art. 3º).
• Casa (residência unifamiliar): a IT recomenda as mesmas medidas como boa prática, sem obrigar (5.12).

Na vistoria, o Corpo de Bombeiros confere esses itens de forma visual e por amostragem (5.11). A regra vale para condomínios, shoppings, estacionamentos, empresas e garagens com carregador que precisam do AVCB.

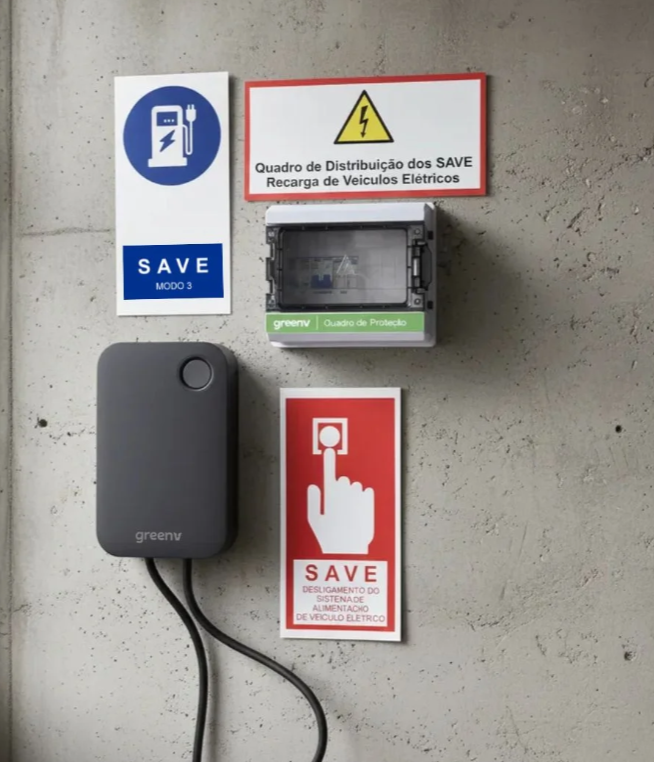

Onde e a que altura instalar

• Altura: entre 1,20 m e 1,90 m do piso acabado até a base da placa (5.7.1).
• Estação de recarga: na vaga de cada SAVE. A IT pede sinalização na vaga, nos pontos de desligamento e nos disjuntores do quadro, “endereçando a posição de cada SAVE e o disjuntor correspondente” (5.7).
• Quadro de distribuição: no quadro que alimenta e protege os circuitos dos carregadores (5.7.2).
• Chave de desligamento: junto a cada ponto de desligamento manual. São dois tipos: a chave de emergência de pavimento, no mesmo pavimento, a até 5 m da entrada principal, da entrada da garagem ou das escadas (5.4.1), e a chave de emergência local, a até 5 m dos SAVE (5.4.2). Os botões ficam entre 0,90 m e 1,80 m do piso (5.4), e a placa vale para os dois tipos (5.7.4).

Quantas placas o seu prédio precisa

O kit traz uma placa de cada. Conte assim:

• uma placa de estação de recarga por SAVE (por vaga com carregador);
• uma placa de quadro de distribuição por quadro que alimenta os SAVE;
• uma placa de chave de desligamento por ponto de desligamento: a de cada pavimento de garagem e a local, perto dos carregadores;
• a placa de instruções (veja abaixo).

Precisa de mais estações? A Placa SAVE Modo 3 e a Placa SAVE Modo 4 são vendidas avulsas. Para mais quadros ou chaves, fale conosco no WhatsApp: fazemos na mesma medida e no mesmo material.

O que a norma pede e o kit não traz

• Placa de instruções (5.7.5): uso correto, onde ficam os botões de desligamento, o que fazer numa emergência e como chamar o Corpo de Bombeiros, e o contato da manutenção, em português. Deve ser fotoluminescente, com letra de no mínimo 12 mm, instalada de 1,50 m a 1,80 m do piso (5.7.5.1). Vendida à parte: Placa de Instruções SAVE, 40 × 60 cm, com campos para o contato da manutenção.
• Estação Modo 4: o kit vem com a placa Modo 3. Em área interna, a IT só admite os modos 3 e 4 (5.3). Se o seu carregador é Modo 4, use a Placa SAVE Modo 4, vendida avulsa.
• Identificação dos disjuntores: a IT pede que cada SAVE e o seu disjuntor fiquem identificados (5.7). As etiquetas com o número da vaga você monta na Sinalização Monte seu Texto.
• A instalação elétrica: circuito exclusivo com disjuntor e DR de 30 mA por SAVE (5.6.1), DPS nos quadros (5.6.2), botões de desligamento ligados ao alarme e à detecção de incêndio (5.5) e o documento de responsabilidade técnica do profissional habilitado (5.9) ficam com o instalador. A placa é a parte visual desse conjunto.

Por que fotoluminescente

Porque a IT-41 pede: as placas de quadro, estação e chave de desligamento são descritas como placas fotoluminescentes (5.7.2, 5.7.3 e 5.7.4), e a de instruções também (5.7.5.1). Placa comum, de PS ou PVC sem pigmento fotoluminescente, não atende. Na prática, a placa fotoluminescente acumula a luz do ambiente e continua visível quando a energia é cortada, que é justamente quando alguém precisa achar o quadro e a chave de desligamento.

A norma está mudando?

O Corpo de Bombeiros pôs a IT-41 em nova consulta pública (Portaria nº CCB-001/812/2026, DOE-SP de 03/09/2026). Na minuta, as placas do SAVE continuam com as mesmas medidas, cores e altura. Até o texto revisado ser publicado, vale a Portaria CCB-003/970/2026.

Leia a Portaria nº CCB-003/970/2026 no Diário Oficial do Estado de São Paulo.
